Aardingsverbindingsset

3D

De aardingsverbindingsset wordt gebruikt voor aarding of beschermende (equipotentiaal = EP) verbinding van Axelent X-Guard1 afscherming en X-Rail valbeveiliging. EP-verbinding wordt voor veel toepassingen aanbevolen door EN IEC 60204-1 sectie 8. De set bestaat uit een "plug-and-play" connector vo...

Lees meer
Vraag hier uw offerte aan
Ontwerp veiligheidsoplossingen

Ontwerp uw veiligheidsoplossingen in ons tekenprogramma Safety Design

Modellen

CAD Artikel Omschrijving
T01-43-16 Equipotential bonding clamp KIT, post, cable length 650mm, 16mm2 (10pcs)
T01-43-6 Equipotential bonding clamp KIT, post, cable length 650mm, 6mm2 (10pcs)
T01-44-16 Equipotential bonding clamp KIT, panel, cable length 650mm, 16mm2 (10pcs)
T01-44-6 Equipotential bonding clamp KIT, panel, cable length 650mm, 6mm2 (10pcs)
Meer weergeven Minder weergeven

Downloads

Aardingsverbindingsset

Productinformatie

X-Guard Technical

Brochure

Productinformatie

De aardingsverbindingsset wordt gebruikt voor aarding of beschermende (equipotentiaal = EP) verbinding van Axelent X-Guard1 afscherming en X-Rail valbeveiliging. EP-verbinding wordt voor veel toepassingen aanbevolen door EN IEC 60204-1 sectie 8.

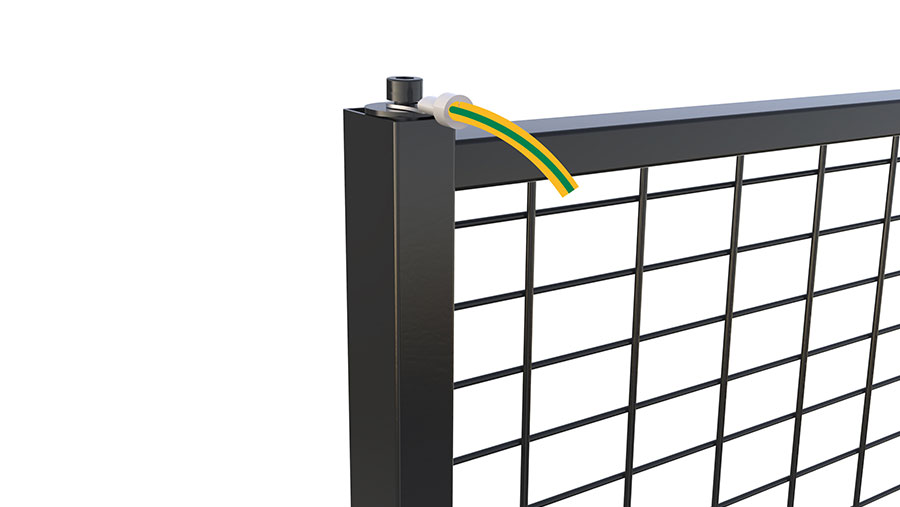

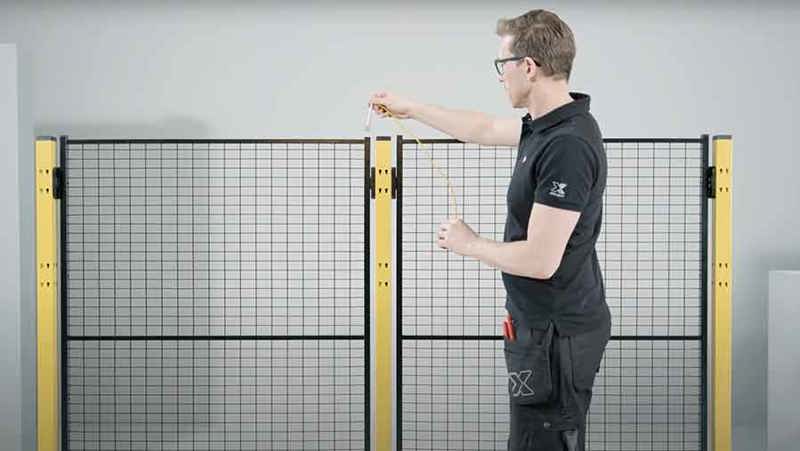

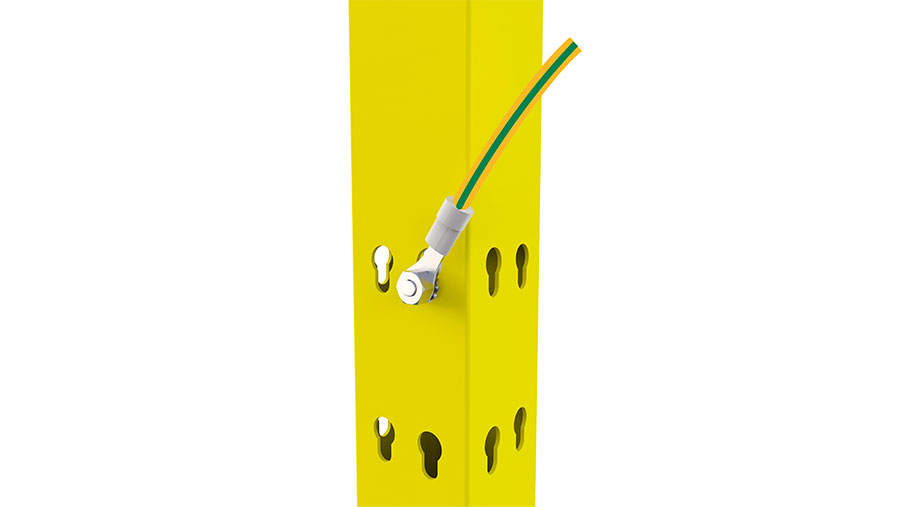

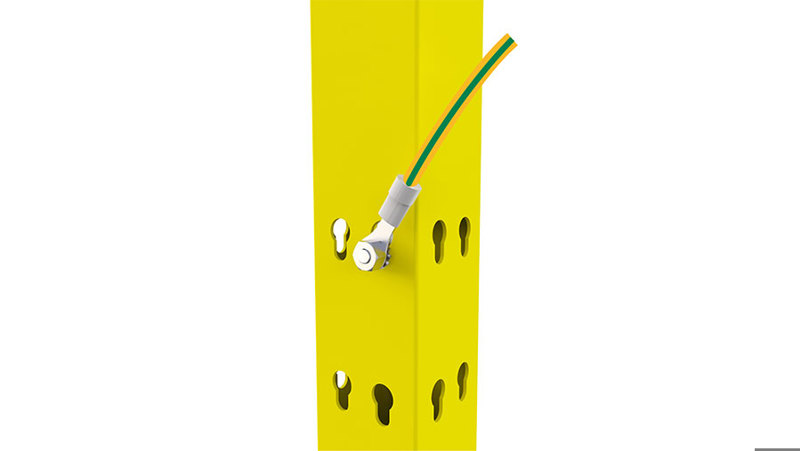

De set bestaat uit een "plug-and-play" connector voor de staanders en de panelen, die voorgemonteerd zijn met een spanschroef en een verbindingsdraad. De connector voor de staanders wordt door een van de sleufgaten geschoven, de connector voor de panelen wordt van boven naar beneden in een van de verticale framebuizen geschoven. Na vastzetten is er een goede verbinding. Het gebruik van de set is succesvol getest volgens IEC 61537, sectie 11.1.2 door een onafhankelijk certificeringsinstituut.

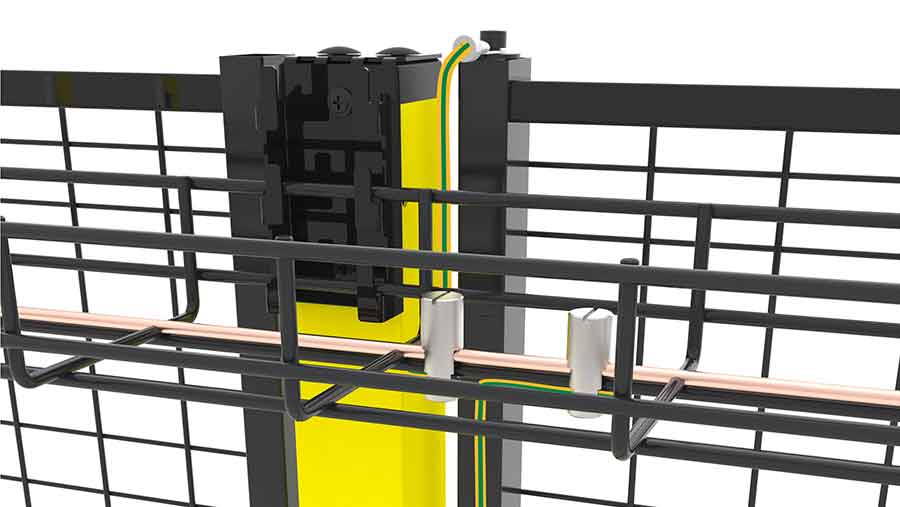

Het vrije uiteinde van de draad moet worden aangesloten op een gemeenschappelijke equipotentiële verbindingsgeleider met klemconnector. We raden aan om de gewone EP-geleider in een Axelent-kabelgoot/ X-Tray te plaatsen

Opmerking. Niet geschikt in combinatie met ED-lak.
