Gaaspanelen

Gaaspanelen

Gaaspanelen

3D

X-Guard gaaspanelen zijn er in twee maten gaas; Premium 50x20 en Classic 50x30 mm. De veiligheidsafstand bepaalt de benodigde maaswijdte. De Classic 50x30 mesh vereist een minimale afstand van 200 mm terwijl de Premium 50x20 slechts 120 mm nodig heeft.

Lees meer
Vraag hier uw offerte aan
Ontwerp veiligheidsoplossingen

Ontwerp uw veiligheidsoplossingen in ons tekenprogramma Safety Design
W322-075025 Mesh panel

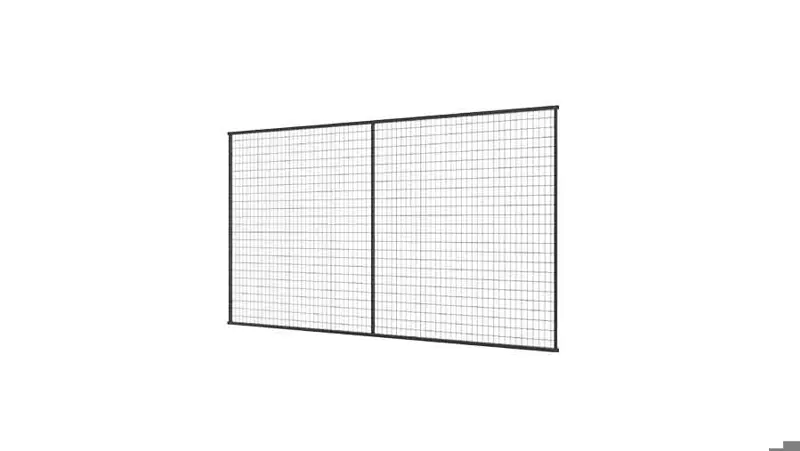

W322-130220 horisontal mesh panel
W322-190040 Mesh panel
W321-220025 Mesh panel
W322-220100 Mesh panel
W321-220100 Mesh panel

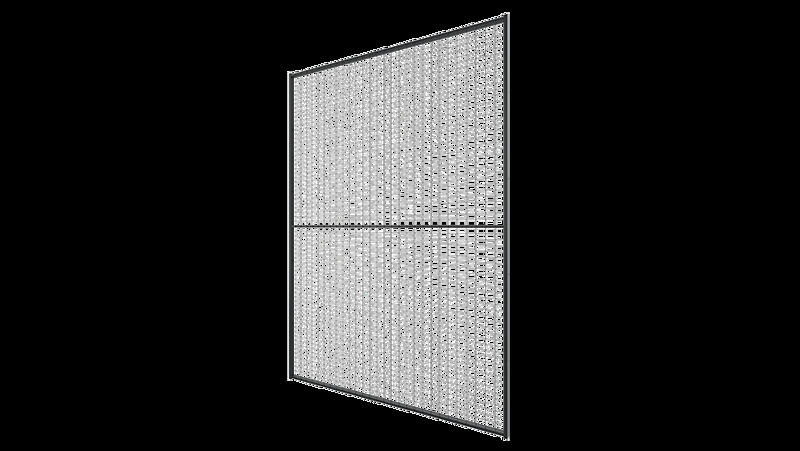

W322-220150 Mesh panel
Selecteer CAD-formaat
1/7 Mesh panel 2/7 horisontal mesh panel 3/7 Mesh panel 4/7 Mesh panel 5/7 Mesh panel 6/7 Mesh panel 7/7 Mesh panel

Modellen

  • Hoogte 750 mm

    13 Artikelen
    CAD Artikel Omschrijving Hoogte x breedte (mm) Maaswijdte
    		W322-075025 Classic 750x250 50x30
    1
    		W322-075040 Classic 750x400 50x30
    		W322-075050 Classic 750x500 50x30
    		W322-075060 Classic 750x600 50x30
    		W322-075070 Classic 750x700 50x30
    		W322-075080 Classic 750x800 50x30
    		W322-075090 Classic 750x900 50x30
    		W322-075100 Classic 750x1000 50x30
    		W322-075110 Classic 750x1100 50x30
    		W322-075120 Classic 750x1200 50x30
    		W322-075130 Classic 750x1300 50x30
    		W322-075140 Classic 750x1400 50x30
    		W322-075150 Classic 750x1500 50x30
    Meer weergeven Minder weergeven

  • Hoogte 1300 mm

    14 Artikelen
    CAD Artikel Omschrijving Hoogte x breedte (mm) Maaswijdte
    		W322-130025 Classic 1300x250 50x30
    		W322-130040 Classic 1300x400 50x30
    		W322-130050 Classic 1300x500 50x30
    		W322-130060 Classic 1300x600 50x30
    		W322-130070 Classic 1300x700 50x30
    		W322-130080 Classic 1300x800 50x30
    		W322-130090 Classic 1300x900 50x30
    		W322-130100 Classic 1300x1000 50x30
    		W322-130110 Classic 1300x1100 50x30
    		W322-130120 Classic 1300x1200 50x30
    		W322-130130 Classic 1300x1300 50x30
    		W322-130140 Classic 1300x1400 50x30
    		W322-130150 Classic 1300x1500 50x30
    		W322-130220 Classic 1300x2200 50x30
    1 1
    Meer weergeven Minder weergeven

  • Hoogte 1900 mm

    13 Artikelen
    CAD Artikel Omschrijving Hoogte x breedte (mm) Maaswijdte
    		W322-190025 Classic 1900x250 50x30
    		W322-190040 Classic 1900x400 50x30
    1
    		W322-190050 Classic 1900x500 50x30
    		W322-190060 Classic 1900x600 50x30
    		W322-190070 Classic 1900x700 50x30
    		W322-190080 Classic 1900x800 50x30
    		W322-190090 Classic 1900x900 50x30
    		W322-190100 Classic 1900x1000 50x30
    		W322-190110 Classic 1900x1100 50x30
    		W322-190120 Classic 1900x1200 50x30
    		W322-190130 Classic 1900x1300 50x30
    		W322-190140 Classic 1900x1400 50x30
    		W322-190150 Classic 1900x1500 50x30
    Meer weergeven Minder weergeven

  • Hoogte 2200 mm

    19 Artikelen
    CAD Artikel Omschrijving Hoogte x breedte (mm) Maaswijdte
    		W322-220025 Classic 2200x250 50x30
    		W321-220025 Premium 2200x250 50x20
    1
    		W322-220040 Classic 2200x400 50x30
    		W321-220040 Premium 2200x400 50x20
    		W322-220050 Classic 2200x500 50x30
    		W322-220060 Classic 2200x600 50x30
    		W322-220070 Classic 2200x700 50x30
    		W321-220070 Premium 2200x700 50x20
    		W322-220080 Classic 2200x800 50x30
    		W322-220090 Classic 2200x900 50x30
    		W322-220100 Classic 2200x1000 50x30
    1
    		W321-220100 Premium 2200x1000 50x20
    1
    		W322-220110 Classic 2200x1100 50x30
    		W322-220120 Classic 2200x1200 50x30
    		W321-220120 Premium 2200x1200 50x20
    		W322-220130 Classic 2200x1300 50x30
    		W322-220140 Classic 2200x1400 50x30
    		W322-220150 Classic 2200x1500 50x30
    1
    		W321-220150 Premium 2200x1500 50x20
    Meer weergeven Minder weergeven

  • Hoogte 2400 mm

    13 Artikelen
    CAD Artikel Omschrijving Hoogte x breedte (mm) Maaswijdte
    		W322-240025 Classic 2400x250 50x30
    1
    		W322-240040 Classic 2400x400 50x30
    1
    		W322-240050 Classic 2400x500 50x30
    1
    		W322-240060 Classic 2400x600 50x30
    1
    		W322-240070 Classic 2400x700 50x30
    1
    		W322-240080 Classic 2400x800 50x30
    1
    		W322-240090 Classic 2400x900 50x30
    1
    		W322-240100 Classic 2400x1000 50x30
    1
    		W322-240110 Classic 2400x1100 50x30
    1
    		W322-240120 Classic 2400x1200 50x30
    1
    		W322-240130 Classic 2400x1300 50x30
    1
    		W322-240140 Classic 2400x1400 50x30
    1
    		W322-240150 Classic 2400x1500 50x30
    1
    Meer weergeven Minder weergeven

Downloads

X-guard classic

Montagehandleiding

X-Guard Premium

Montagehandleiding

X-Guard Technical

Brochure

Productinformatie

X-Guard gaaspanelen zijn er in twee maten gaas; Premium 50x20 en Classic 50x30 mm. De veiligheidsafstand bepaalt de benodigde maaswijdte. De Classic 50x30 mesh vereist een minimale afstand van 200 mm terwijl de Premium 50x20 slechts 120 mm nodig heeft.

De Classic 50x30 is verkrijgbaar in vier hoogtes. Het 750 mm paneel wordt alleen gebruikt als uitbreidingspaneel naar de andere hoogtes. De panelen zijn er in dertien breedtes, met uitzondering van het paneel van 1300 mm, die in veertien breedtes. Alle panelen hebben een frame van 30x20 mm met in de fabriek bevestigde beugels om de montage te vergemakkelijken. Het gaas bestaat uit verticale draden van Ø 3 mm en horizontale draden van Ø 2,5 mm. De standaard paneelkleur is zwart (RAL 9011) maar aangepaste kleuren zijn op aanvraag verkrijgbaar.



De Premium 50x20 is 2200 mm hoog en verkrijgbaar in zes breedtes. Alle panelen hebben een frame van 30x20 mm met in de fabriek bevestigde beugels om de montage te vergemakkelijken. Het gaas bestaat uit verticale draden van Ø 3 mm en horizontale draden van Ø 2,5 mm. De standaard paneelkleur is zwart (RAL 9011) maar aangepaste kleuren zijn op aanvraag verkrijgbaar.
