Hoofdstuk 3.2

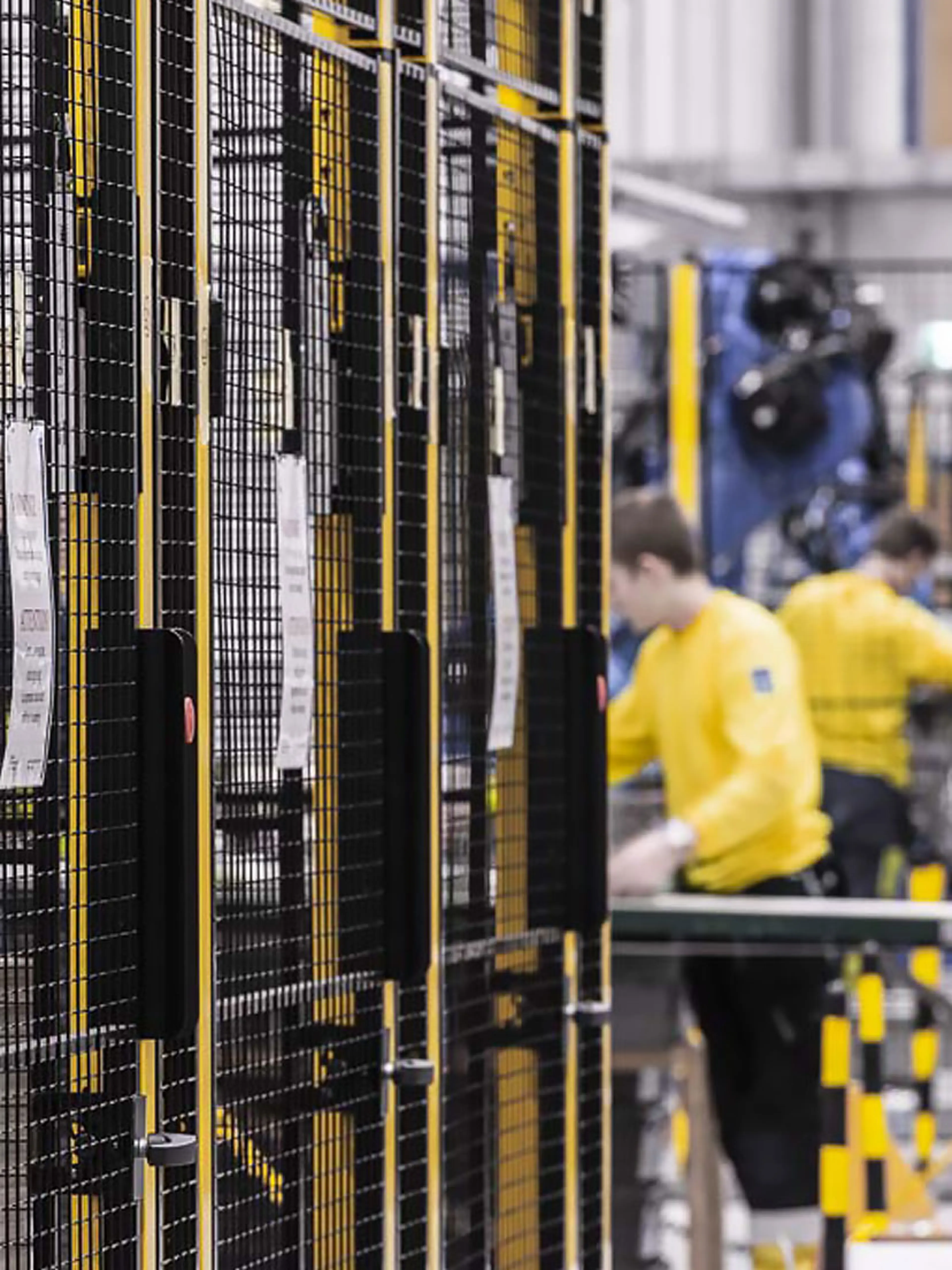

Machineafschermingen kiezen

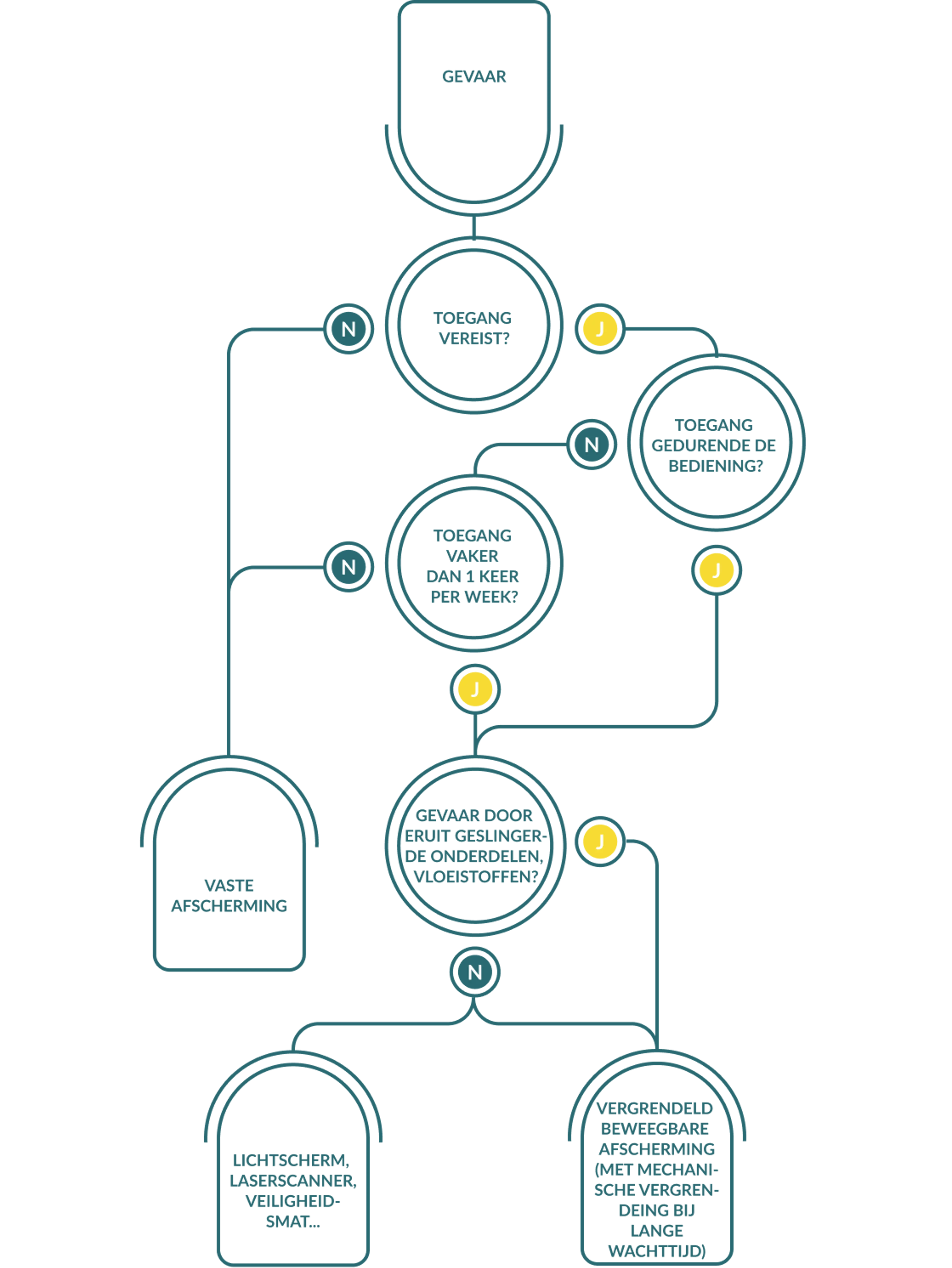

Navigeren door de wereld van machineafschermingen kan lastig zijn. Vaste afschermingen verhinderen de toegang tot gevaren en moeten sterk zijn, met gereedschap kunnen worden verwijderd en niet blijven zitten nadat bevestigingsmiddelen zijn verwijderd. Hieronder leggen we uit wanneer, waar en welke afscherming te gebruiken in verschillende soorten situaties.

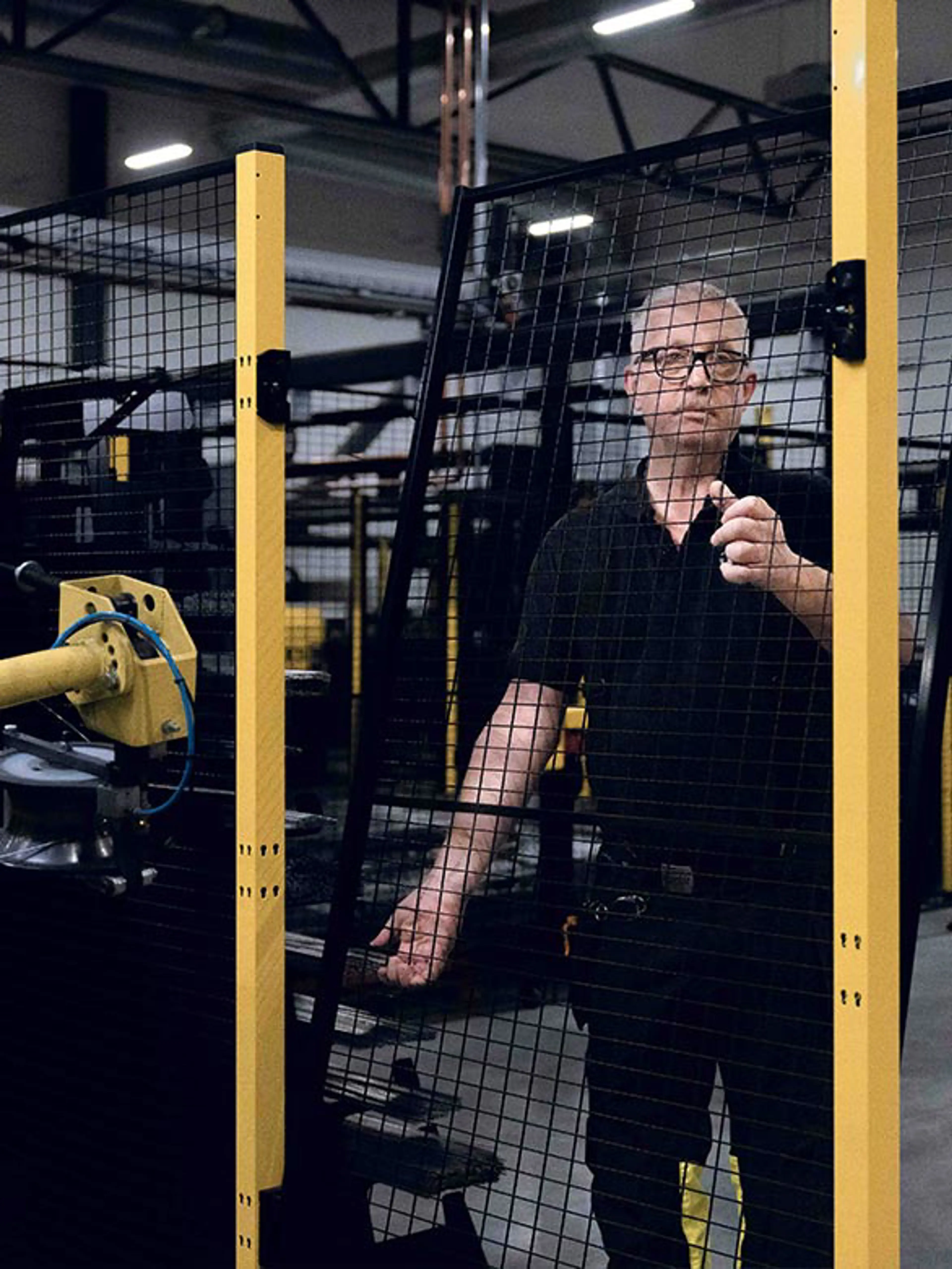

Als een gevarenzone zelden moet worden betreden (meestal minder dan één keer per week), gebruikt men zogenaamde vaste afschermingen. Een vaste afscherming is een afdekking die toegang verhindert en het gevaar binnen de machine houdt. Ze wordt beschouwd als onderdeel van de machine, niet als een optioneel accessoire.
Voor vaste afschermingen gelden drie basisregels:
- Ze moeten geschikt en sterk genoeg zijn voor het verwachte gevaar.
- Het mag niet mogelijk zijn om ze te verwijderen zonder gebruik te maken van gereedschap (een muntstuk is geen “gereedschap”, maar een standaard schroevendraaier of moersleutel is oké). De bevestigingen mogen na het verwijderen niet verloren gaan. Ze moeten dus op de afscherming of op de machine blijven (zie hieronder voor meer details).
- Ze mogen niet op hun plaats blijven als alle bevestigingsmiddelen zijn verwijderd (voor zover dat fysiek mogelijk is en niet gevaarlijk - je zou een paneel van 20 kg niet zomaar op de vloer laten vallen nadat je alle bouten erop hebt losgemaakt).

Omdat vaste afschermingen niet worden bewaakt, mogen ze alleen worden verwijderd als de machine veilig stilstaat. Volgens de normen mogen ze alleen worden verwijderd volgens een “veilig werksysteem”. Dat is een formele procedure die schriftelijk is vastgelegd.
De procedure moet ten minste de volgende informatie bevatten:
- Wat zijn de voorwaarden waaraan moet worden voldaan voordat de bewaker mag worden verwijderd?
- In welke situaties of waarom mag de afscherming worden verwijderd?
- Wie mag de bewaker (kwalificaties) verwijderen?
- Welke gevaren zijn er nadat de afscherming is verwijderd?
- Wat moet er gebeuren voordat de machine opnieuw kan worden opgestart?

Waarom en wanneer moeten bevestigingsmiddelen van vaste afschermingen verliesveilig zijn?
Toen de eis voor zogenaamde “verliesveilige bevestigingsmiddelen” voor het eerst verscheen, was er veel discussie over. Maar het gebruik ervan is inmiddels verduidelijkt door opmerkingen in (EN) ISO 14120.
Verliesveilige bevestigingsmiddelen moeten worden gebruikt wanneer:
- De afscherming moet worden verwijderd voor geplande activiteiten zoals instellen, probleemoplossing of onderhoud (minder dan één keer per week uitgevoerd)
- De kans op verlies van de bevestigingen is groot.
No-loss verliesbevestigingen zijn niet nodig als afschermingen alleen moeten worden verwijderd voor een grote revisie of transport naar een nieuwe installatielocatie. Het X-Guard systeem van Axelent voldoet altijd aan deze eis, omdat het geen verwijderbare bevestigingen heeft, maar men de X-key nodig heeft om panelen te verwijderen.

De juiste hoogte van afschermingen bepalen
De internationale standaard vereist een minimale hoogte van 140 cm. Lagere hekken zijn gemakkelijk om over te klimmen en dus niet toegestaan. In de meeste gevallen zullen hekken een stuk hoger zijn.
De juiste hoogte hangt af van twee dimensies
- De hoogte van de gevarenzone boven de vloer (merk op dat het hoogste punt zich boven de bovenrand van het geplande veiligheidshek kan bevinden)
- De horizontale afstand van buiten de omheining tot de gevarenzone

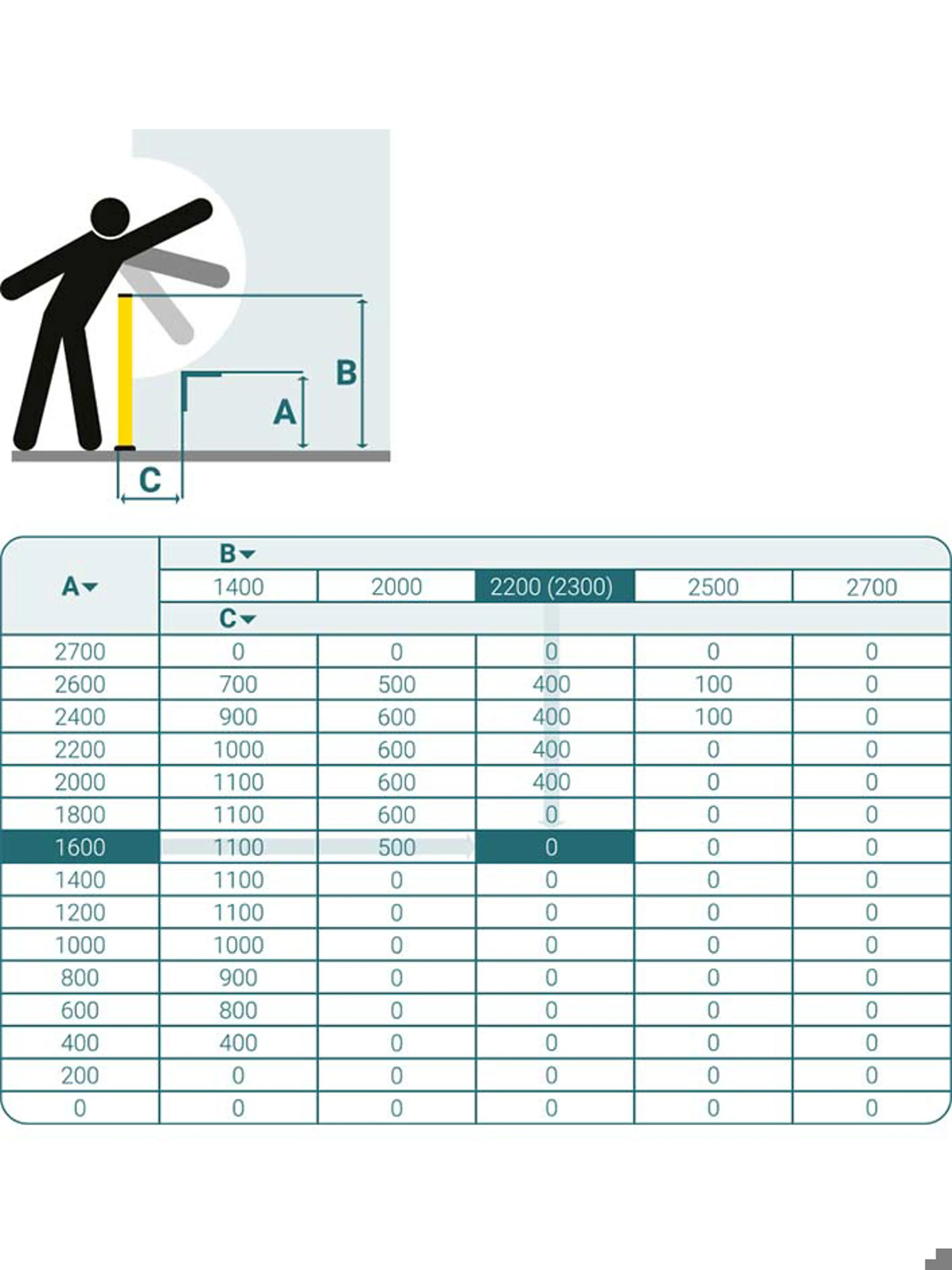

Als deze afmetingen bekend zijn, kun je de benodigde hoogte van het hek aflezen uit de tabel die is overgenomen uit (EN) ISO 13857. Dezelfde waarden worden gegeven in ANSI B11.19 Annex E en CSA ISO 13857.
Opmerking: Er zijn ook minimumafstanden die moeten worden aangehouden vanaf de binnenkant van een gaaspaneel tot de gevarenzone.
Maaswijdte opening - Veiligheidsafstand
Tot een sleufhoogte van 20 mm is de veiligheidsafstand ≥ 120 mm.
Hetzelfde geldt voor vierkante openingen die niet groter zijn dan 30 x 30 mm.
Als de sleuf echter meer dan 20 mm hoog en 30 tot 65 mm breed is, is een grotere veiligheidsafstand van 200 mm nodig.
- 20 x 50 mm ≥ 120 mm
- 30 x 50 mm ≥ 200 mm
Als je dichter bij het gevaar moet vanwege ruimtegebrek, gebruik dan massieve panelen.

Selectie en plaatsing van een beschermende afrastering
Gevarenzone
Bepaal de positie van de gevarenzone.
Hoogte
Bepaal de maximale hoogte van de gevarenzone. In dit geval 1600 mm.
Horizontale afstand
Bepaal de horizontale afstand van de gevarenzone tot het hek.
In dit geval 400 mm.
Selecteer de juiste afrasteringshoogte uit de tabel in de standaard
EN ISO 13857, Tabel 2, aangepast aan de afrasteringshoogte van Axelent (zie bovenstaande tabel).
In dit geval is de juiste minimale afrasteringshoogte 2200 mm.
Bodemvrijheid
Controleer of het mogelijk is om rond de afscherming in een gevarenzone te reiken.
Bodemvrijheid
Als er een gevarenzone in de buurt van de grond is, moet deze minstens 1100 mm verwijderd zijn, anders moet de bodemvrijheid worden afgesloten, bijv. met Axelent plint.
Uitwerpen of morsen van onderdelen
Kunnen er onderdelen worden uitgeworpen of gevaarlijke vloeistoffen worden gemorst?
Uitwerpen of morsen van onderdelen
Als de onderdelen kleiner zijn dan de gekozen maasafstand of als er vloeistof gemorst kan worden, overweeg dan het gebruik van plastic of metalen panelen.
Beweegbare afschermingen voor frequente toegang
Beweegbare afschermingen omvatten draai-en schuifdeuren, deksels en kleppen. Ze kunnen snel geopend en gesloten worden. Maar om te voorkomen dat ze tijdens het gebruik open blijven staan, moeten ze worden bewaakt.
Wanneer gebruik je beweegbare afschermingen
Als een gevarenzone vaak moet worden betreden (meestal meer dan één keer per week), gebruikt men zogenaamde beweegbare afschermingen.
Er zijn twee belangrijke vereisten voor hen:
- Het machinebesturingssysteem moet de toestand van de afscherming controleren (open/gesloten). Het moet elke gevaarlijke beweging/situatie in de machine stoppen wanneer de afscherming open is.
- Het mag niet mogelijk zijn om gevaarlijke bewegingen te starten zolang de afscherming open is.
Dit wordt “blokkeervergrendeling” genoemd omdat het de beweging van de aandrijving(en) van de machine “vergrendelt”, afhankelijk van de toestand van de afscherming. De meeste beweegbare in elkaar grijpende afschermingen hebben de vorm van draaiende of schuivende deuren, kleppen en deksels.

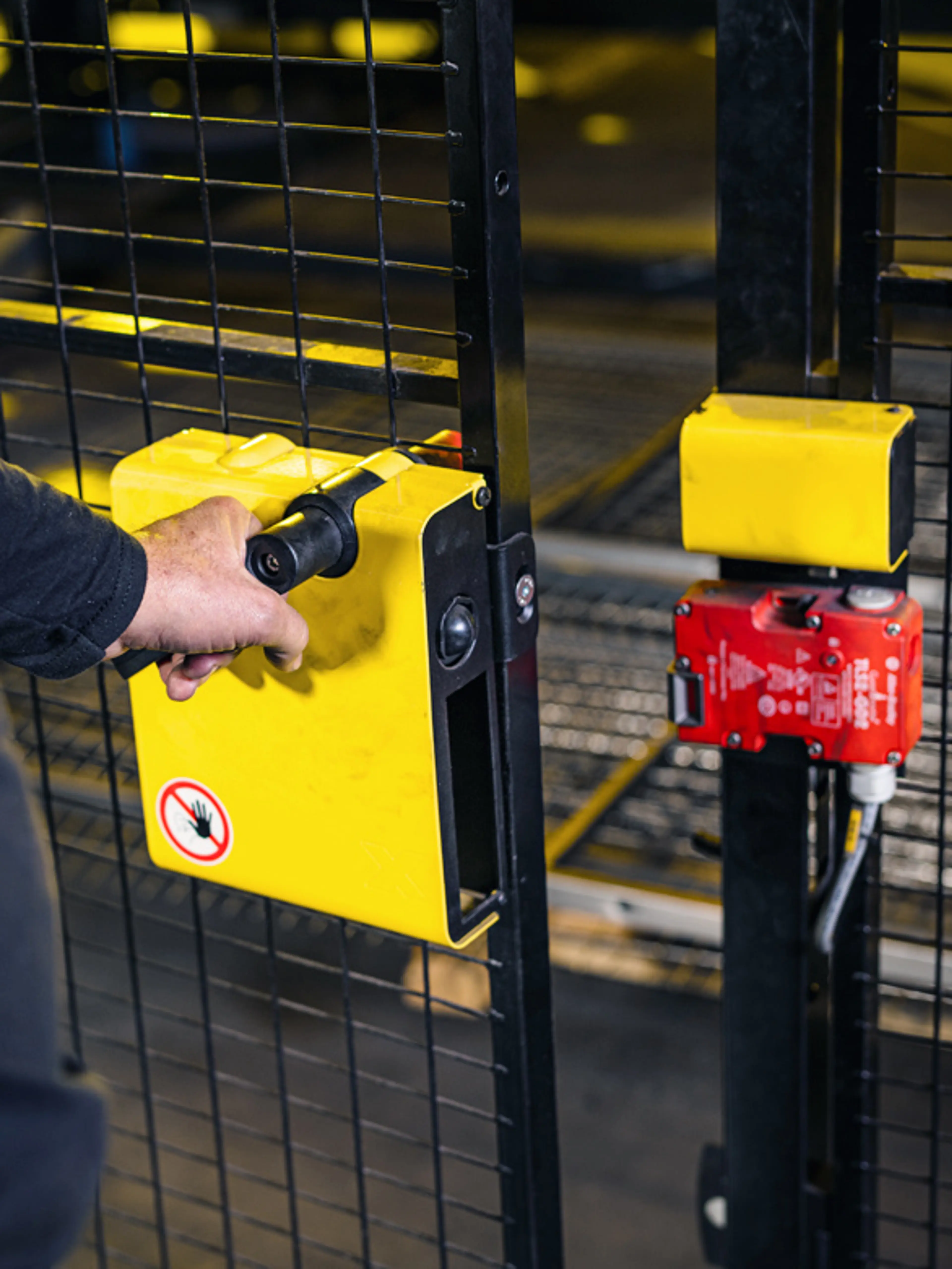

De toestand van deuren wordt bewaakt door zogenaamde afschermings- of veiligheidsschakelaars, het juiste woord in de normen is “vergrendelingsapparaat”. In wezen zijn er drie vormen van deze schakelaars en er gelden vrij strikte regels voor het gebruik ervan. Zie voor meer informatie hoofdstuk 3.6 Regels voor veiligheidsschakelaars (LInk naar 3.6).

Geen opening tijdens gebruik
Soms hebben machines enige tijd nodig om te stoppen wanneer een afscherming wordt geopend. Dit betekent dat mensen nog steeds bij bewegende onderdelen kunnen komen, wat gevaarlijk is en verwondingen kan veroorzaken.
In dergelijke gevallen is de beweegbare afscherming uitgerust met een elektrisch slot dat het openen verhindert zolang de beweging doorgaat. Dit wordt “vergrendeling van de beschermvoorziening” genoemd en wordt uitvoerig besproken in hoofdstuk 3.4 “Vergrendeling van de beschermvoorziening”. .

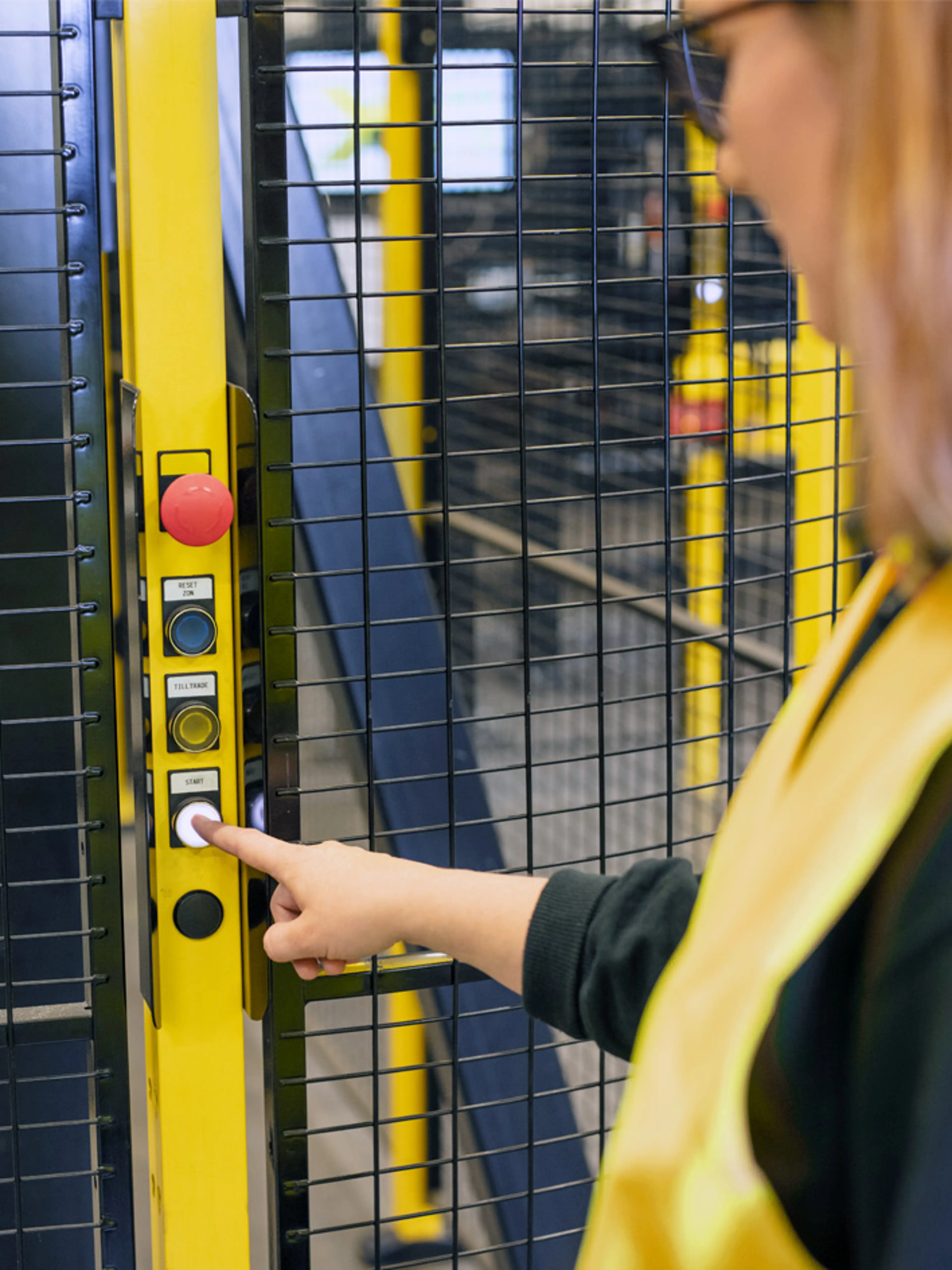

Als een operator door een vergrendelde deur de gevarenzone wil binnengaan, moet hij het besturingssysteem “informeren” door op een drukknop te drukken of een knop op een aanraakscherm aan te raken. De machine zal dan stoppen of een veilige toestand aannemen. Daarna zal het besturingssysteem de deur automatisch ontgrendelen. Bij stroomuitval blijven deuren met veiligheidsvergrendeling normaal gezien vergrendeld. Dit brengt het gevaar met zich mee dat een persoon opgesloten raakt in een machine, zie hoofdstuk “Omgaan met insluitingsgevaren”.

Geen start bij afsluiten
Sommige ontwerpers stellen de besturing zo in dat de beweging onmiddellijk (opnieuw) start wanneer een deur wordt gesloten. Maar over het algemeen is dit niet toegestaan.
Het sluiten van de deur kan alleen de vergrendeling resetten. Er moet nog steeds op een startknop worden gedrukt. En als het gebied achter de deur groot genoeg is om in te staan, moet de vergrendeling bovendien gereset worden door op een resetknop te drukken.
Als het sluiten van de afscherming bedoeld is om de bewerking te starten, spreekt men van een “deurvergrendeling met startfunctie”.
De limieten voor het gebruik van dergelijke afschermingen zijn vrij strikt:
- De open tijd moet kort zijn en bewaakt worden. Als de afscherming langer open is dan geprogrammeerd, wordt opnieuw opstarten verhinderd.
- Het sluiten van de afscherming mag slechts één korte cyclus starten.
- De afscherming moet veilig worden opengehouden om te voorkomen dat hij per ongeluk dichtgaat (wat start zou veroorzaken).
- Alle andere afschermingen moeten vergrendeld zijn, zodat er geen ongecontroleerde toegang is tot de gevarenzone.

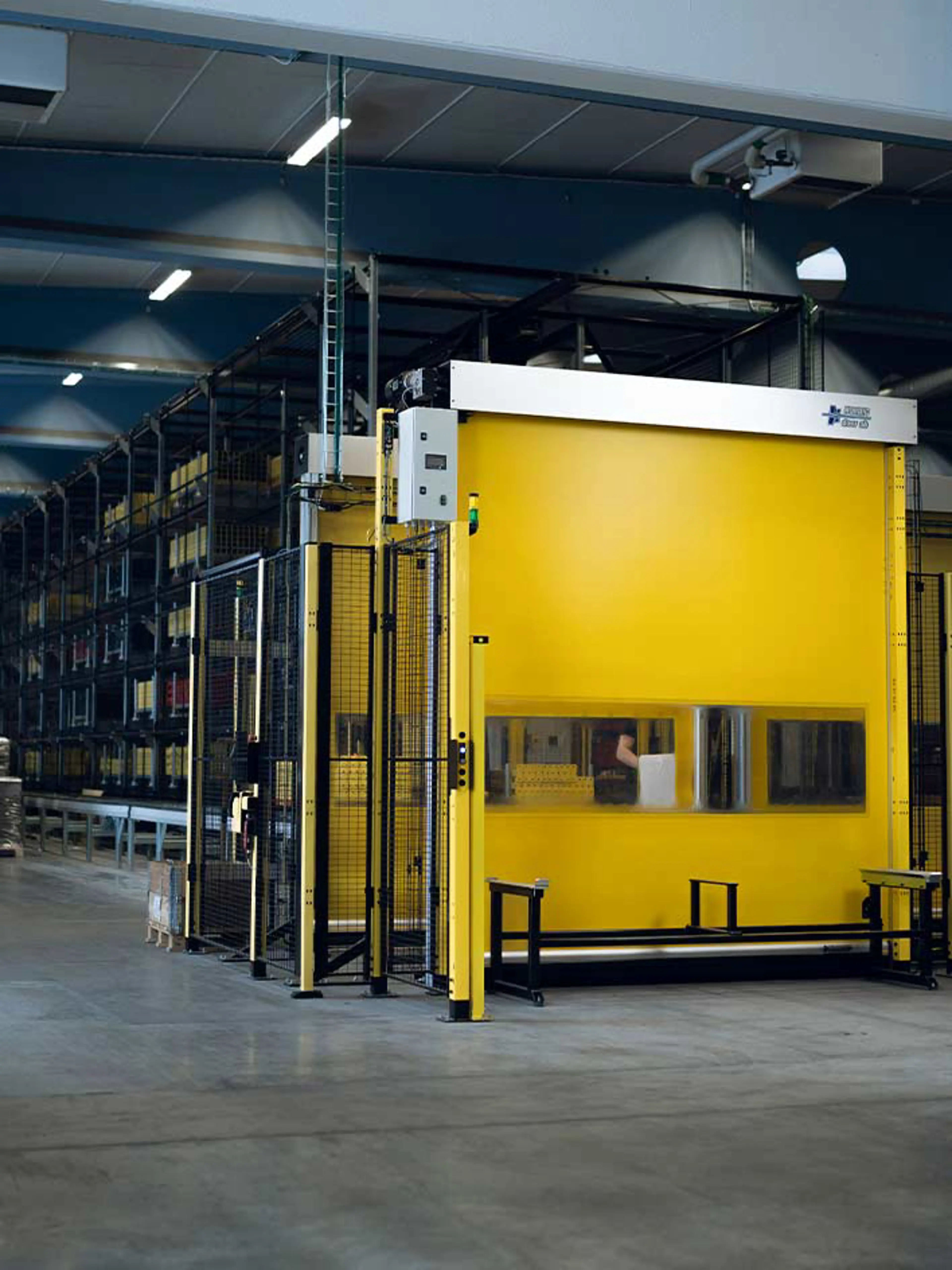

Aangedreven afschermingen
Om tijd te besparen of grote, zware afschermingen te verplaatsen, worden soms elektrische, pneumatische of zelfs hydraulische aandrijvingen gebruikt om afschermingen aan te drijven.
Aangedreven bewegende afschermingen kunnen gevaar opleveren voor beknelling of afschuiving. Als dat het geval is, moet de afscherming worden uitgerust met extra veiligheidsuitrusting. Bovendien moet de kracht/snelheid van bewegende afschermingen binnen nauwe grenzen worden gehouden.
Zonder bijkomende veiligheidsvoorzieningen mag een sluitende afscherming een kracht van 75 N en een energie van 4 J niet overschrijden. Dit is om gebroken ledematen of nog ernstiger letsel te voorkomen, maar 7,5 kg op je vinger doet toch pijn.
Daarom worden op elektrische afschermingen zogenaamde “uitschakelstangen” gebruikt. Een uitschakelbalk is een soort rail of rubberen vin die lichaamsdelen detecteert die zich in de weg van de bewegende afscherming bevinden. Door de kracht die door de bewegende afscherming wordt uitgeoefend, wordt dit apparaat geactiveerd en zal de afscherming stoppen met bewegen of zelfs terugkeren naar de open positie.
De uitschakelkracht is beperkt tot 150 N en 10 J.
Als alternatief voor een uitschakelstang kan men contragewichten of een andere vorm van krachtvermindering gebruiken, zoals slipkoppelingen, drukverminderingskleppen, koppelbegrenzers.
