Hoofdstuk 3.3
Beschermende verbinding van afschermingen
De elektrische risico's van afschermingen moeten worden begrepen en overwogen. Meestal zijn afrasteringen en leuningen gemaakt van elektrisch geleidend materiaal, staal of aluminium. Daarom kunnen afrasteringen en leuningen onder spanning komen te staan, waardoor mensen het risico lopen een elektrische schok te krijgen als ze ze aanraken. In het ergste geval kan dit leiden tot ernstige verwondingen of de dood.
Hoe kan een hek onder stroom komen te staan?
Er zijn veel redenen, waarvan er drie belangrijk zijn en moeten worden overwogen tijdens de risicobeoordeling:
- Levende machine onderdelen
De machines die omgeven zijn door een afscherming kunnen een andere elektrische lading hebben dan de afscherming zelf. Als een persoon zowel een geladen machineoppervlak als de afrastering zou aanraken, zou hij/zij een elektrische schok krijgen. Dit is relevant als de afstand tussen machineoppervlakken en de afscherming minder dan 2,5 m bedraagt (ongeveer de grootste afstand die een persoon met gestrekte armen kan overbruggen). - Vreemde spanning
Een gebroken stroomdraad (bijvoorbeeld van een elektrisch gereedschap of lamp gebruikt tijdens onderhoudswerkzaamheden) kan een metalen afschermingsonderdeel raken. De afscherming geleidt dan een “vreemde spanning”.. - Geïnduceerde stromen
Sterke elektrische velden in de buurt van een afscherming kunnen een stroom induceren in de afscherming. Dit is geen frequent probleem, maar kan zich voordoen als zeer grote elektromotoren (bijvoorbeeld de motor van een spoorwegvoertuig) in de buurt van de afscherming draaien. Grote kachels (bijvoorbeeld in een industriële oven) of bliksem die inslaat op de grond in de buurt van het gebouw kunnen ook sterke velden genereren die een stroom kunnen opwekken in een metalen afscherming.
Waarom een afscherming opnemen in het beschermende bindingscircuit?
Een spanningslading in een afscherming of een geïnduceerde stroom zal niet altijd gevaarlijk zijn. Veel hangt af van de aardverbindingen ter plaatse.
Sommige machinefabrikanten en sommige bedrijven zullen besluiten om afschermingen op te nemen in het beschermende (equipotentiaal) aardingscircuit van de machine die ze omringen. De veiligheidsnorm ISO 14120:2015 beveelt aan om te overwegen of afschermingen “externe geleidende delen” van de machine zijn die moeten worden aangesloten op het aardleidingssysteem van de machine (zie ISO 14120 clausule 5.13 en IEC 60204-1:2018 clausule 3.1.28). De beslissing moet tijdens de risicobeoordeling worden genomen door een gekwalificeerde elektrotechnicus of elektricien die op de hoogte is van de omstandigheden op de installatielocatie.
Technische illustratie van de beschermingsaarding van hekwerksystemen in een industriële omgeving. Het diagram toont aardverbindingen, kabelbevestigingen en correcte installatiemethoden om elektrische risico’s te minimaliseren en de veiligheid op de werkplek te verbeteren.
Inclusief afschermingen in het beschermende bindingscircuit
Sommigen verbinden gewoon de palen en panelen met elkaar en sluiten vervolgens één uiteinde (of beide) aan op het beschermende aardingscircuit van de machine. Hoewel dit over het algemeen werkt, zeggen de elektrische veiligheidsnormen dat je de afrastering zelf niet als aardgeleider mag gebruiken.
Waarom is het niet voldoende om gewoon palen en panelen met elkaar te verbinden?
Als er maar één paneel van de afrastering wordt verwijderd of als er één verbinding uitvalt, wordt het verbindingscircuit onderbroken.

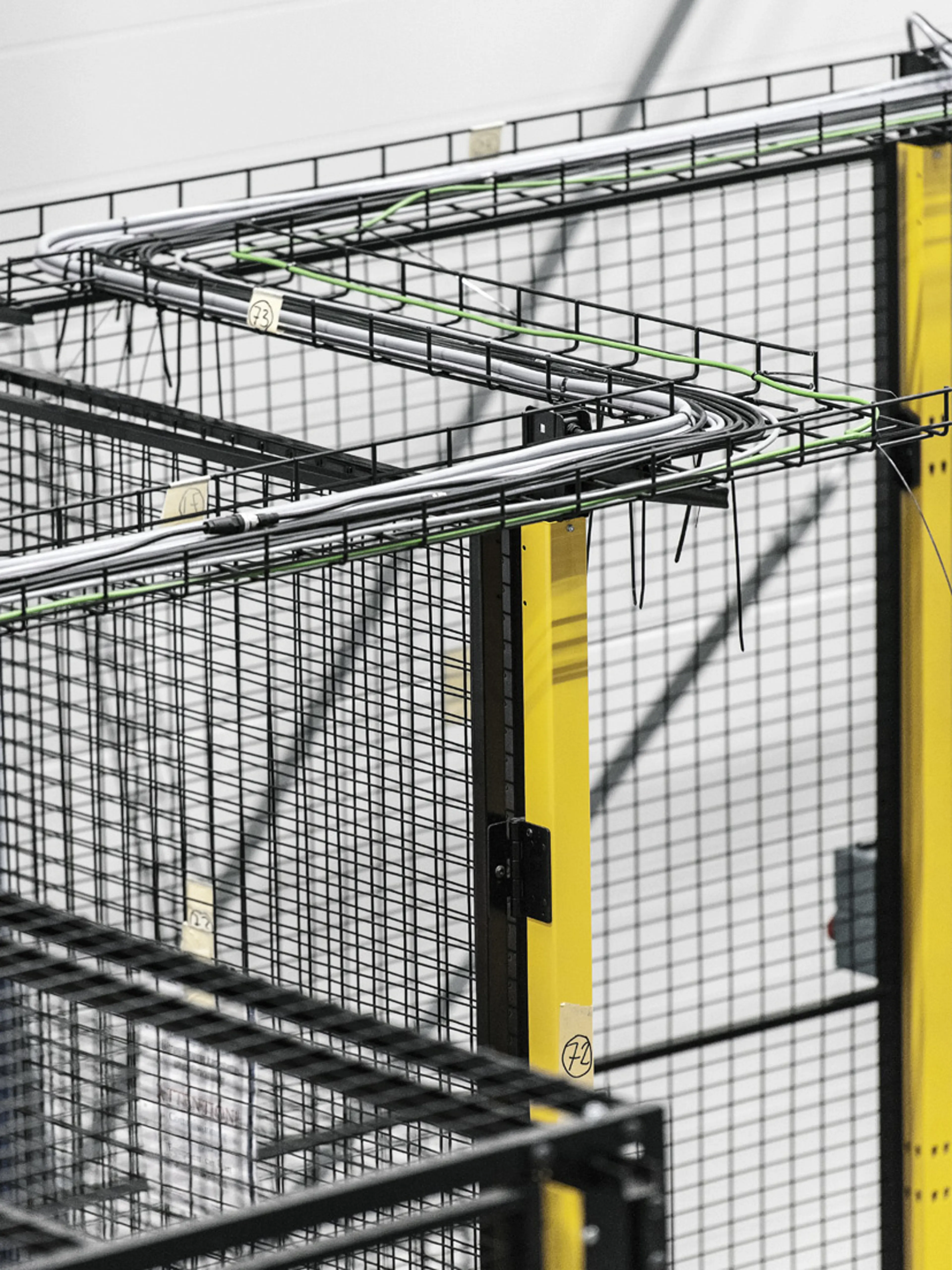

Het is beter om een aparte aardingsgeleider langs de hele afrastering te leggen en elke paal en elk paneel hierop aan te sluiten. Dan blijft het hele systeem functioneren, zelfs als afzonderlijke panelen worden verwijderd of losgekoppeld. Axelent levert optioneel connectoren voor palen en panelen die geïnstalleerd kunnen worden zonder gaten te hoeven boren. De verbindingsgeleider kan worden gelegd in een Axelent draadgoot die aan de afrastering wordt bevestigd.
Zie voor meer informatie EN (IEC) 60204-1:2018 paragraaf 8.1 en 8.2.
