Getest en goedgekeurd

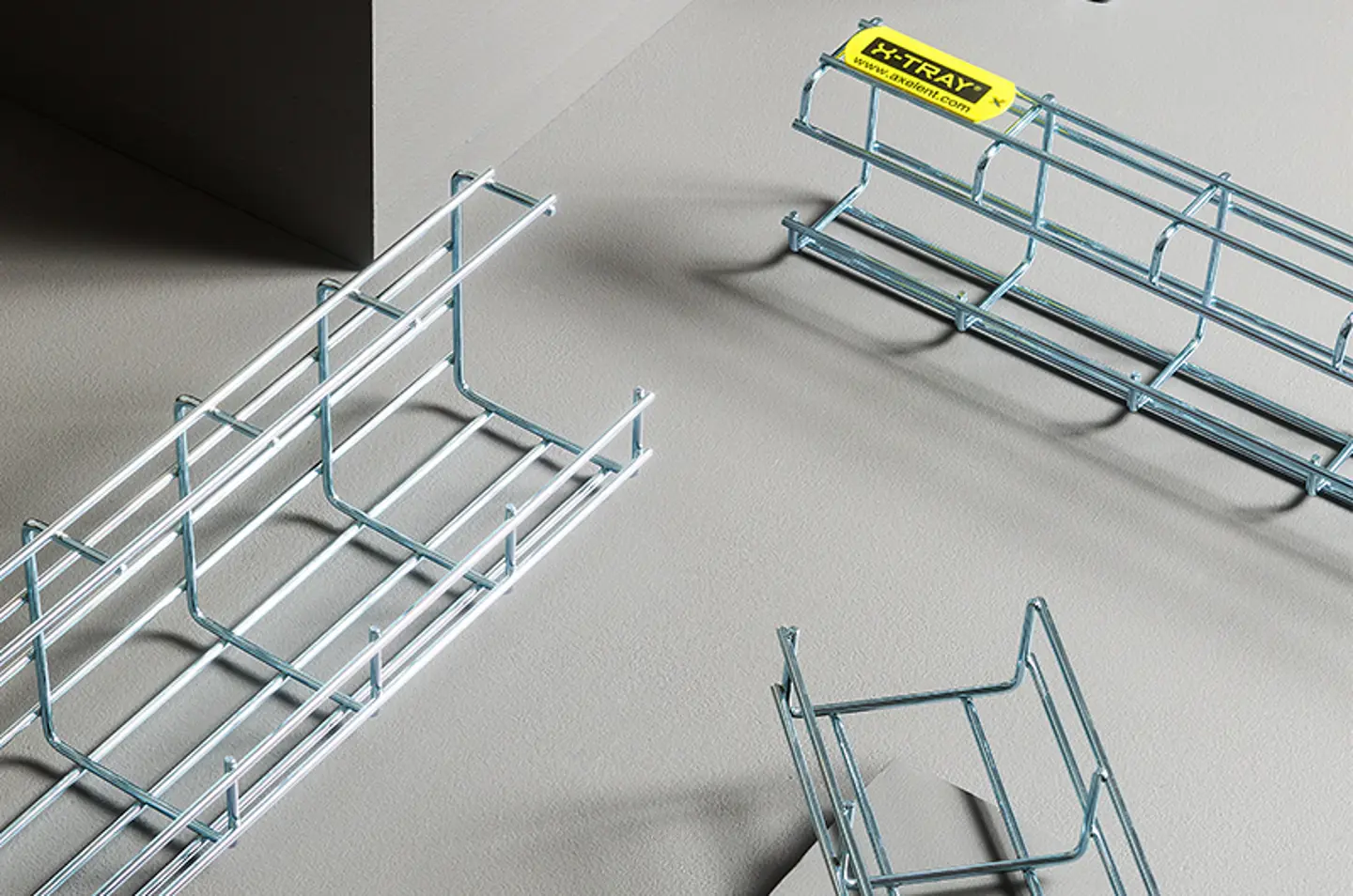

Vanaf het begin is de ontwikkeling van X-Tray gericht op het creëren van een topmerk in kabeldraagsystemen. Wij hebben een topmerk gecreëerd met het ultieme ontwerp, de functionaliteit, de materialen en de dienstverlening. Wij waarderen ook de meest veeleisende klanten, omdat zij ons steeds opnieuw uitdagen om op maat gemaakte oplossingen te ontwikkelen.

X-Tray blinkt uit in de zwaarste omgevingen!

Vanaf het begin is de ontwikkeling van X-Tray gericht op het creëren van een topmerk in kabeldraagsystemen. Om een consistente topkwaliteit te garanderen, voeren we voortdurend tests uit op onze producten. In de kaders hieronder leest u meer over de E90-brandtest, IEC 61537 en de test op geaarde verbindingen.

Naast IEC hebben we onze draadgoten op de volgende punten getest en gecertificeerd:

    • Materiaal
    • Lassen
    • Belasting
    • Identificatie
    • EMC
    • Oppervlaktebehandeling
    • Vibraties
    • Brandveiligheid

* Onze UL-certificering betekent dat wij ook NEMA goedkeuring hebben.

Keuze van het type draadgoot

Overweeg het volgende bij de keuze van een draadgoot.

MILIEU
niet gedefinieerd

Milieueisen op gebied van oppervlaktebehandeling en/of classificering van installaties op basis van normen, afhankelijk van gebruik, omgeving en/of specifieke vereisten.

INSTALLATIE
niet gedefinieerd

Installaties: wand, vanaf het plafond of op de vloer.




Afstand tussen steunen
niet gedefinieerd

Langere afstand tussen steunen: minder werk en kosten.



GEWICHT/VOLUME
niet gedefinieerd

Gewicht en volume van kabels, houd rekening met toekomstige wensen.

EXTRA GEWICHT
niet gedefinieerd

Extra gewicht van puntbelastingen.

GEAARDE VERBINDINGEN
niet gedefinieerd

Getest voor geaarde verbindingen.

Brandveiligheid

In geval van brand is het belangrijk dat bepaalde functionaliteiten gehandhaafd blijven. Dit kan betrekking hebben op de activering van een alarmsysteem, noodverlichting, sproeisysteem en rookmelders, of andere zaken die levens kunnen redden bij een brand. Deze lijst kan veel zaken omvatten. Het is altijd goed dat draadgoten zo lang mogelijk vuur kunnen weerstaan.

De Duitse DIN 4102-12 norm wordt gebruikt bij deze test − een norm die is ontwikkeld voor het testen van complete draadgootsystemen, accessoires en kabels. Draadgoten en kabels worden tijdens de test in een oven geplaatst en gedurende 90 minuten verhit tot een temperatuur van 1000 graden Celsius.

Om te worden goedgekeurd moeten de kabels daarna in nog bruikbare conditie zijn.  Goedkeuring vindt plaats in drie klassen: E30, E60 en E90, waarbij de cijfers verwijzen naar het aantal minuten waarna de kabels en draadgoten nog altijd in bruikbare conditie waren.

X-Tray is goedgekeurd volgens de hoogte klasse: E90. Deze test werd uitgevoerd bij IBMB (Institut für Baustoffe, Massivbau und Brandschutz) in Braunschweig, Duitsland. IBMB is een prestigieus en onafhankelijk keuringsinstituut en heeft de goedkeuring afgegeven volgens de DIN 4102-12 norm. De goten, steunen en kabels werden samen goedgekeurd. We hebben een aantal verschillende partijen draadgoten getest in combinatie met een aantal verschillende kabels.



IEC 61537

Kabelmanagement − IEC 61537 − kabeldraagsystemen en kabelgootsystemen.

“Deze internationale norm specificeert de eisen en testen voor kabeldraagsystemen bedoeld voor het ondersteunen en huizen van kabels en ander elektrisch materiaal in elektriciteitsinstallaties en/of communicatiesysteeminstallaties”.

De sterkte en ophanging van de draadgoten en bevestigingen maakt installatie eenvoudig, sterk en voordelig. De afstand tussen de steunen kan worden verlengd, waardoor de hoeveelheid installatiewerk en totale kosten worden verminderd.

Ons diagram toont de aanbevolen belasting volgens IEC 61537. 1,7 maal deze waarden toont de maximaal toelaatbare belasting.

Geaarde verbindingen

Getest op geaarde verbinding volgens  IEC61537

In sommige installaties moeten de draadgoten worden geaard. Dit is om beschermende of functionele verbindingen te garanderen.

Beschermende verbinding
De belangrijkste reden voor een beschermende verbinding is beveiliging tegen elektrische schokken die kunnen worden veroorzaakt door fouten in het elektrische systeem. Deze bescherming wordt bereikt door de draadgoot te verbinden aan het hoofd-grondstation in het betreffende gebouw.

Functionele verbinding
Dit wordt gedaan om de impact te verminderen van de elektrische en magnetische velden (EMC). Het wordt op dezelfde wijze uitgevoerd als bij beschermende verbindingen, dat wil zeggen door de draadgoot te verbinden aan het hoofd-grondstation in het gebouw.

Eisen en testen
De IEC 61537 norm bevat de eisen die worden gesteld aan een draadgoot om de beschikbaarheid van elektriciteit te garanderen. Onder andere de impedantie mag niet hoger uitkomen dan 50 mΩ boven de verbindingsstukken of 5 mΩ x het aantal meters van de lengte van de draadgoot.  X-Tray is getest en voldoet volledig aan de norm IEC 61537. De testen werden uitgevoerd bij het Research Institute of Sweden (SP) en vastgelegd in de testrapporten PX16030 en 5F015879.

NB. X-Tray kabelgoten mogen nooit worden gebruikt als beschermende geaarde geleiders, aardegeleiders of een ander type van beschermende geleider.

Lid van EHEDG

Axelent is één van de 1300 leden van de European Hygienic Engineering and Design Group. EHEDG werd opgericht in 1989 en is een Europese niet-gouvernementele organisatie die zich richt op het bevorderen van hygiënisch ontwerp en voedseltechnologie om veilige consumentenproducten te garanderen.

Dit gebeurt aan de hand van normen, aanbevelingen en certificeringen die zijn geschreven en geproduceerd door leden uit verschillende domeinen: fabrikanten van apparatuur, de voedingsmiddelenindustrie, onderzoeksinstituten en volksgezondheidsinstanties.

Met ons lidmaatschap willen we laten zien dat we geven om u en om de producten die in de voedingsmiddelen- en farmaceutische industrie worden geproduceerd. Met veilige producten die goed zijn afgestemd op hun specifieke omgevingen wordt het voor u als klant makkelijker om de juiste keuze te maken en u te concentreren op uw productieproces.
